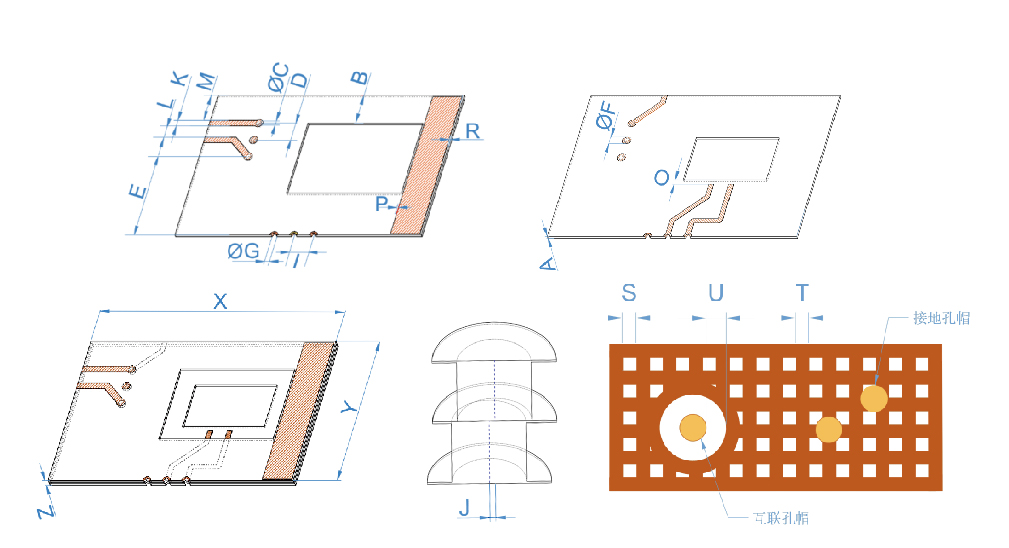

HTCC布板规则
DPC & AMB
主要参数

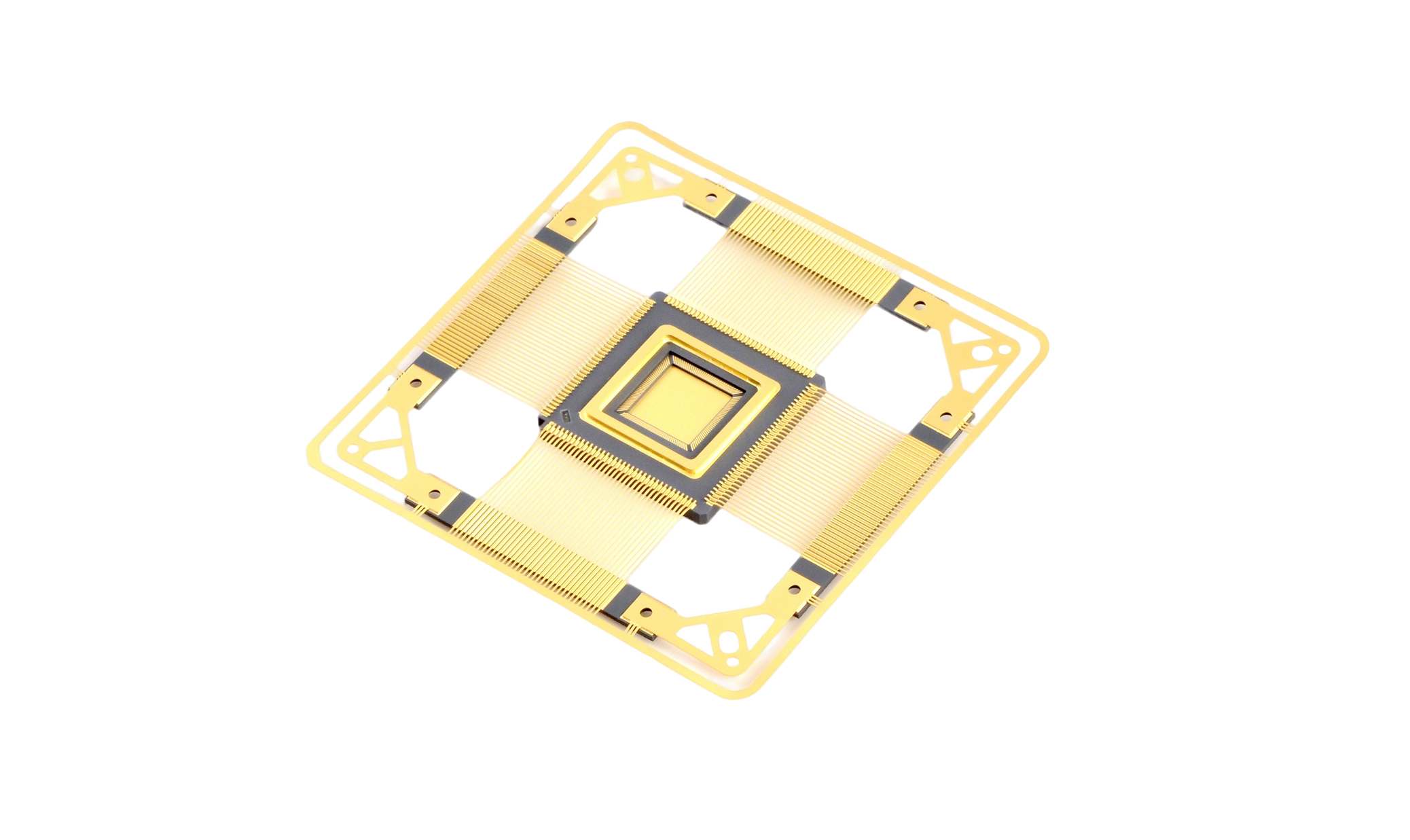

特点及应用
特点
- 通常带有底面引出的金属引线，适合表面贴装工艺
- 常用的引线节距为0.4mm、0.5mm、0.65mm、0.8mm、1.0mm、1.27mm
- 尺寸小、重量轻、封装密度高，安装方便
应用
- 广泛用于大规模集成电路、微处理器、信号处理器等器件
DPC & AMB

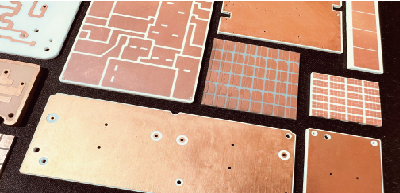

DPC 陶瓷基板
产品特点
- 基于高性能陶瓷材料：AL2O3、AIN、Si3N4、ZTA、高Q介质陶瓷等
- 高可靠性磁控溅射和电镀工艺
- 可选熟瓷激光成型工艺：高效低成本
- 可选生瓷成型工艺：高品质通孔和边缘质量
- 基材厚度范围0.3-3mm
- 镀层Cu、Ag、Sn、Ni、Au最大镀层厚度100um
应用
- 大功率激光器热沉、LED Submount、高导热热沉基板
- 无线通讯、射频微带电路

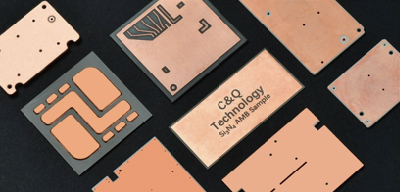

AMB 陶瓷基板
产品特点
- 基于高导热陶瓷材料：Si3N4、AlN、Al2O3等
- 高可靠性AMB钎焊浆料体系
- 基材厚度范围0.3-3mm
- 铜箔厚度100-800um
- 支持表面处理：Cu、Ag、Sn、Ni、Au
应用
